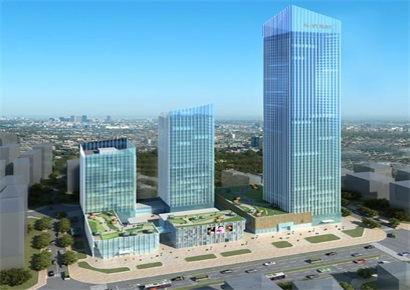

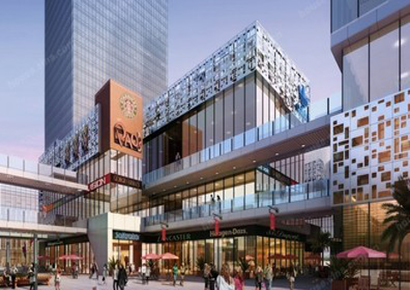

華創國際廣場項目總用地面積58畝，總建筑面積約30萬㎡，位于長沙市芙蓉中路與開福寺路交匯的東北角，地處伍家嶺核心商圈，是長沙金融生態區率先啟動的城市綜合體示范性項目。

根據該項目的實際需求和圖紙情況、公司管理部門使用要求，結合目前無線頻率的使用條件，為本項目設計一套420MHz（MOTOROLA /R8200）數字無線對講覆蓋系統，并采用兩臺數字信道機，實現四個信道。使整個系統達到覆蓋均勻，信號清晰，穩定可靠。本設計能夠保證以上要求，以滿足公司內部管理、使用和維護，以及保安、消防、緊急通信之要求等，使其內部管理、維護以及保安、消防人員之間方便、快捷地保持聯系、通訊，達到良好的通訊效果。

設計目標

l 造價：在保證系統整體質量及符合國家相關規定的前提下，盡可能降低工程造價成本，采用低造價方式設計方案；

l 天線的位置、數量和輸出功率：合理設定天線的位置、數量和輸出功率，來達到均勻覆蓋并滿足邊緣場強要求；

l 場強與信號情況：由于市區頻率復用造成頻率污染嚴重，容易受到干擾或干擾他人，設計中作到室內場強均勻，信號強度好；

l 噪聲影響：盡量減少使用干線放大器，以降低噪聲的引入；

l 考慮泄漏：為建立高品質的無線覆蓋網絡，在設計時應兼顧邊緣場強的計算，保證不會產生明顯的信號泄漏；

l 施工難度：考慮施工容易實現及施工效率，合理安排走線；

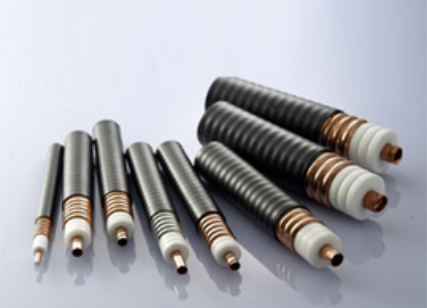

l 擴容考慮：考慮將來的擴容，采用寬頻腔體耦合器、功分器和寬頻室內天線等器件和饋線。

技術指標

l 無線對講的呼損率＜2％；無線對講的接通率＞98％；

l 無線對講覆蓋區內可接通率：要求在無線對講覆蓋區內的95％位置，99％的時間移動手持對講機可接入網絡；

l 室內無線對講覆蓋的邊緣場強：≥-85dBm

l 外泄電平（建筑物50 米左右）＜-105dBm；

l 覆蓋區與周圍各建筑內對講機系統之間無互相干擾。

l 設計入網的對講機發射功率為3瓦，系統天線輸出電平為+10dBm，信號在覆蓋區域內可測得的場強值不低于-85dBm，話音質量不低于3分效果（接收功率區間-80dB~-90dB）。

設計說明

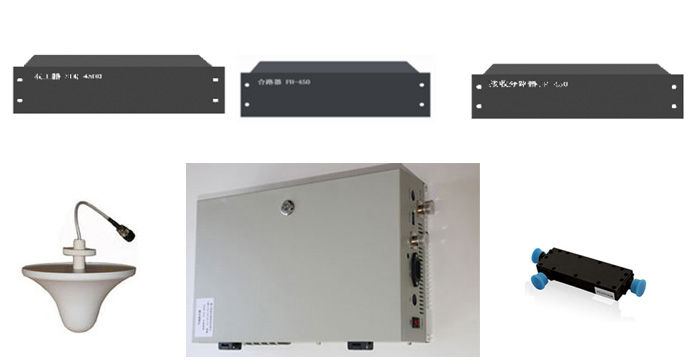

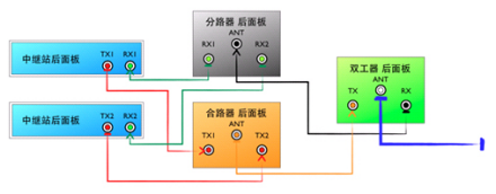

整個無線對講室內分布系統是包括信號源、管理平臺，無源天饋分布系統等組成。本項目的無線對講覆蓋系統設計容量為兩數字轉發信道，可容納四組以上覆蓋館區的工作組在網內工作，主機安裝于消防控制中心19英寸機柜內，多模擬信道主機經過合路平臺后，再由單根線纜送往樓層區域，該項目為單體結構，各個層面的分割功能也不同，根據結構特點進行天線布局設計，每層的重要區域和公共區域都設有天線，每條天線輸出口功率均小于15dBm，經過計算每條天線的有效覆蓋半徑都保持在30米以上，實現公司所需覆蓋區域對講機信號的均勻分布。

選擇摩托羅拉XiR R8200系列無線常規對講信道機作為信號源，具有功率大，信號穩定，抗干擾強，話音清晰等特點。更能安裝于標準19英寸機柜內，可多路合路安裝，單信道輸出功率在5~20W。電源采用220AC交流供電，峰值功耗500W。
